Щиток приборов ваз 2109

Органы управления Ваз 2109

Всем привет сегодня хочется рассмотреть органы управления на автомобиле ВАЗ 2109 в простонародье просто «девятка». Данная статья будет полезна тем, кто только познаёт данный автомобиль и ещё не знает, как управлять девяткой. Также рассмотрим панель управления обозначения комбинации приборов . Итак, поехали.

Органы управления ВАЗ 2109. Низкая и высокая панель приборов

1. Комбинация приборов; 2. Выключатель зажигания; 3. Панель приборов; 4. Центральные сопла системы вентиляции и отопления салона; 5. Боковые сопла системы вентиляции и отопления салона; 6. Крышка вещевого ящика; 7. Полка; 8. Заглушка; 9. Выключатель обогрева стекла двери задка; 10. Выключатель задних противотуманных фонарей; 11. Выключатель аварийной сигнализации; 12. Центральный переключатель наружного освещения; 13. Пульт управления системой вентиляции и отопления салона; 14. Гнездо для радиоприемника; 15. Рычаг переключения передач; 16. Рычаг стояночного тормоза; 17. Пепельница; 18. Прикуриватель; 19. Рычаг переключения стеклоочистителей и омывателей; 20. Педаль акселератора; 21. Педаль тормоза; 22. Педаль сцепления; 23. Рукоятка прикрытия воздушной заслонки карбюратора; 24. Выключатель звукового сигнала; 25. Рукоятка сброса показаний счетчика суточного пробега; 26. Выключатель освещения приборов; 27. Ручка гидрокорректора фар; 28. Рычаг привода замка капота; 29. Рычаг переключения указателей поворота и света фар.

↑ Панель приборов

1. Спидометр; 2. Указатель температуры охлаждающей жидкости; 3. Вольтметр; 4. Указатель уровня топлива; 5. Контрольная лампа резервного остатка топлива; 6. Эконометр; 7. Счетчик суточного пробега; 8. Счетчик суммарного пробега; 9. Контрольная лампа “STOP”; 10. Контрольная лампа заряда аккумуляторной батареи; 11. Контрольная лампа прикрытия воздушной заслонки карбюратора; 12. Контрольная лампа включения аварийной сигнализации; 13. Контрольная лампа падения уровня тормозной жидкости; 14. Контрольная лампа включения стояночного тормоза; 15. Контрольная лампа аварийного давления масла; 16. Контрольная лампа включения указателей поворота; 17. Контрольная лампа включения габаритных фонарей; 18. Контрольная лампа включения задних противотуманных фонарей; 19. Контрольная лампа включения дальнего света фар; 20. Контрольная лампа включения обогрева стекла двери задка.

Устройство и ремонт торпеды ваз 2109

Всем привет сегодня хочется рассмотреть органы управления на автомобиле ВАЗ 2109 в простонародье просто «девятка». Данная статья будет полезна тем, кто только познаёт данный автомобиль и ещё не знает, как управлять девяткой. Также рассмотрим панель управления обозначения комбинации приборов. Итак, поехали.

Приборная панель ВАЗ 2109: описание значков

Начинающие автолюбители нередко сталкиваются с проблемой идентификации всех значков и указателей на приборной доске машины. В этом плане щиток ВАЗ 2109 прост для понимания. Лампы и указатели здесь интуитивно понятны и не требуют разъяснения, если пользователь немного знаком с авто.

Для самых малоопытных любителей ниже приведена расшифровка.

Меняем старую панель приборов на европанель на автомобиле ВАЗ 2109 своими руками

В любом автомобиле приборная панель должна быть в рабочем состоянии, поскольку каждый водитель должен как минимум знать, с какой скоростью он движется. Панель приборов ВАЗ 2109 включает в себя множество индикаторов и датчиков, в назначении которых необходимо разбираться. Этот материал позволит вам узнать описание приборки, а также о возможных неисправностях и замене ПП своими руками.

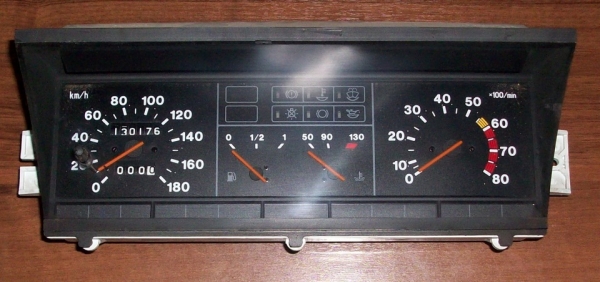

Панель приборов ВАЗ 2109

1. Спидометр -показывает с какой скоростью двигается ваз 2109 , также имеется механический циферблат суточного и общего пробега

2. Указатель и сигнализатор «Уровень топлива»

3. Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором
нежелательна.

4. Тахометр. Показывает частоту вращения коленчатого вала двигателя

↑ Положения ключа зажигания в замке

В замке зажигания ключ может занимать следующие положения:

• 0 — все потребители выключены. Ключ не вынимается. Рулевое управление не заперто;
• I — включено зажигание. Ключ не вынимается. Рулевое управление не заперто;
• II — включено зажигание и стартер. Ключ поворачивается до отказа по часовой стрелке, преодолевая усилие пружины. Рулевое управление не заперто. В таком положении ключ не фиксируется — для работы стартера его надо удерживать рукой. Сразу после пуска двигателя ключ следует отпустить, и он под действием возвратной пружины вернется в положение I. В выключатель зажигания встроено устройство блокировки, которое не даст включить стартер при работающем двигателе. Вы можете опять повернуть ключ в положение II лишь после того, как вернете ключ в положение 0;
• III — зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заперто. Чтобы выключить противоугонное устройство, вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение 0.

Отличия «низкой» и «высокой» панелей

В зависимости от того, какая комбинация приборов устанавливается в «девятке», зависит вид торпедо автомобиля. По мнению автолюбителей, самым удачным был первый вариант машины с «низкой» панелью. Такая торпедо характеризовалась удобным расположением приборов, наличием широкой полки сверху и хорошей подачей воздуха. Благодаря этому перепады температур в салоне были не такими опасными и лобовое стекло не запотевало. Серьезными недостатками можно считать слишком примитивный внешний вид и отсутствие тахометра.

Низкая панель для ВАЗ 2109

У «высокого» варианта много общего с современной европанелью, которая напоминает торпедо дорогой иномарки. В ее создание было вложено немало сил, однако автолюбители часто жаловались на недостаточный обогрев. Но виноват в этом не щиток, а отопитель.

Высокая панель приборов ВАЗ 2109

«Низкая» панель ВАЗ 2109 востребована по сей день. Щиток отличается наличием вольтметра. На спидометре вверху установлен общий счётчик пробега, а под ним – пробега за сутки. Сам спидометр расположен по центру. Стоит отметить расположение сигнальных ламп показателей работы автомобиля – все они скомпонованы в левой части. Сюда входят датчик давления масла, сигналка уровня тормозной жидкости, габариты и т. д.

«Высокая» панель на ВАЗ 2109 пришла на смену «низкой». Ей присущи как достоинства, так и ряд серьезных недостатков. Для неискушенных автолюбителей главный отличительный признак «высокой» панели – наличие не только спидометра, но и тахометра. При этом спидометр расположен слева, а не по центру. В обоих моделях приборки спидометр размечен до 180 км/ч, однако силовой агрегат не сможет разогнать автомобиль до такой скорости (только на максимальных оборотах и под горку). Датчики уровня топлива и температуры охлаждающей жидкости в обоих вариантах имеют классический стрелочный вид. Вольтметр в «высокой» приборке отсутствует.

Из двух панелей приборов ВАЗ 2109 автолюбители предпочитают «низкую», так как в морозы она не гремит, а печка справляется со своими обязанностями гораздо лучше.

Приборка 21099 инжектор: обозначения значков

Здесь имеется большее количество лампочек и индикаторов, чем на карбюраторе. Дополнительно представлены лампочки:

• требование проверить двигатель;
• лампочка СТОП.

Приборка 21099 карбюратор: обозначения

Описанную в начале статьи расшифровку можно полноценно использовать в качестве примера для данного пункта.

Горит стоп на приборке 2109

Лампа сигнализирует водителя о наличии непредвиденных проблем в бортовых цепях. При активации подобной надписи на приборке рекомендуется немедленно отправляться на СТО и искать причину.

↑ Высокая панель приборов

1. Выключатель зажигания; 2. Выключатель аварийной сигнализации; 3. Рычаг переключения стеклоочистителей и омывателей; 4. Гнездо для радиоприемника; 5. Центральные сопла системы вентиляции и отопления салона; 6. Бортовой компьютер (устанавливается по комплектации); 7. Панель приборов; 8. Крышка вещевого ящика; 9. Боковые сопла системы вентиляции и отопления салона; 10. Облицовка громкоговорителя; 11. Полка; 12. Выключатели электростеклоподъемников (устанавливаются по комплектации); 13. Прикуриватель; 14. Пульт управления системой вентиляции и отопления салона; 15. Рычаг переключения передач; 16. Рычаг стояночного тормоза; 17. Пепельница; 18. Рукоятка прикрытия воздушной заслонки карбюратора; 19. Педаль акселератора; 20. Педаль тормоза; 21. Педаль сцепления; 22. Выключатель звукового сигнала; 23. Выключатель освещения приборов; 24. Гидрокорректор фар; 25. Выключатель обогрева передних сидений (устанавливаются по комплектации); 26. Выключатель задних противотуманных фонарей; 27. Выключатель противотуманных фар (устанавливаются по комплектации); 28. Выключатель обогрева стекла двери задка; 29. Рычаг привода замка капота; 30. Рычаг переключателя указателей поворота и света фар; 31. Переключатель наружного освещения; 32. Комбинация приборов.

↑ Панель приборов

1. Спидометр. 2. Рукоятка сброса показаний счетчика суточного пробега. 3. Счетчик суточного пробега. 4. Счетчик суммарного пробега. 5. Указатель уровня топлива. 6. Световая панель бортовой системы контроля. 7. Табло “TEST”. 8. Табло “STOP”. 9. Контрольная лампа выхода из строя ламп стоп-сигналов и габаритных огней. 10. Контрольная лампа падения уровня тормозной жидкости. 11. Контрольная лампа падения уровня охлаждающей жидкости. 12. Контрольная лампа износа колодок передних тормозов. 13. Контрольная лампа падения уровня в бачке омывателя. 14. Контрольная лампа падения уровня масла в картере двигателя. 15. Указатель температуры охлаждающей жидкости. 16. Тахометр. 17. Контрольная лампа включения стояночного тормоза. 18. Контрольная лампа “CHECK ENGINE” (“Проверьте двигатель”) системы впрыска*. 19. Контрольная лампа прикрытия воздушной заслонки карбюратора. 20. Контрольная лампа резервного остатка топлива. 21. Контрольная лампа аварийного давления масла в системе смазки двигателя. 22. Контрольная лампа включения указателей правого поворота. 23. Контрольная лампа заряда аккумуляторной батареи. 24. Контрольная лампа включения указателей левого поворота. 25. Контрольная лампа непристегнутых ремней безопасности*. 26. Контрольная лампа незакрытых дверей*. 27. Контрольная лампа включения габаритных огней. 28. Контрольная лампа включения дальнего света фар. 29. Контрольная лампа “CHECK ENGINE” (“Проверьте двигатель”) системы снижения токсичности*.

*Оборудование устанавливается по комплектации. Если оборудование не установлено, вместо ламп стоят заглушки.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Особенности европанели

С 1996 года на ВАЗ 2109 начали устанавливать европанели. Они имеют форму трапеции с сильно закругленными углами, отличаются эргономичностью и, как следствие, привлекательностью. Как и в «высокой» панели, большую часть щитка занимают тахометр и спидометр, все остальные приборы – сигнальные лампы, индикаторы – находятся вокруг них. Счетчики пройденного расстояния заменили электронными указателями.

Европанель ВАЗ 2109

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Тип неисправности

Ваши действия

Не работает указатель уровня бензина и температуры

В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них

При полном топливном баке стрелка указывает на ноль

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Лампа уровня горючего постоянно светится

Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания

Контрольные лампы не работают на щитке

Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо

Спидометр не работает, шумит гибкий вал

В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

Крайняя мера – полный демонтаж

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

Высокая и низкая панель ВАЗ 2109 — разница

В зависимости от года и модификации машины, применимы две разновидности приборок. Первой считается низкая панель, используемая преимущественно на карбюраторных девятках и модификациях с инжектором.

Более продвинутая версия поставлялась на рынок в последние годы выпуска. Здесь имеется все обозначения, используемые изначально и добавлено несколько индикаторов инжекторной системы питания двигателя. Торпедо более современно выглядит, что делает ее привлекательной для автолюбителей.

Возможные неполадки приборной панели и способы их устранения

При длительной эксплуатации автомобилей детали, входящие в различные системы, постепенно изнашиваются, что может привести к серьезным проблемам. Найти и устранить причину неисправности автолюбитель может самостоятельно при наличии определенных знаний и навыков. Рассмотрим проблемы, связанные со щитком приборов ВАЗ 2109.

Способ устранения

Контакты патрона лампы недостаточно прижимаются к плате.

Вышел из строя датчик.

Подогнуть контакты патрона или заменить его.

Заменить датчик, прозвонить и проверить на работоспособность.

Обрыв вала привода.

Неисправности панели приборов ВАЗ 2109 встречаются нечасто и решаются довольно просто. Кроме того, при желании всегда можно заменить торпедо авто.

Ошибки на панели

ВАЗовские версии бортовых компьютеров имеют опцию самодиагностики, что позволяет считывать коды самостоятельно без применения дополнительного оборудования. Далее приведен список распространенных неполадок, встречающихся на авто.

Номер	Расшифровка
1	Неисправность блока управления мотора.
2	Слишком высокое напряжение в бортовой цепи. Обычно возникает при КЗ.
3	Датчик уровня топлива – обрыв цепи или повреждение проводки.
4	Контроллер уровня антифриза неисправен.
5	Регулятор внешней температуры неисправен.
6	Двигатель перегрелся, следует остановиться и дать мотору остыть.
7	Давление моторного масла меньше минимального. Здесь может быть две причины. Падение уровня смазки или отказ насоса.
8	Критическое падение напряжения в бортовой сети.
9	Аккумулятор разряжен. Следует проверить исправность генератора и его магистрали.
Е	Ошибка пакета данных EEPROM
12	Диагностическая лампа неисправна.
13	Обрыв цепи лямбда зонда.
14	Повышенный сигнал, идущий от датчика температуры антирфиза.
15	Контроллер температуры охлаждающей жидкости неисправен.
16/17	Неправильное напряжение в бортовой сети.
19	ДПКВ отказал.
21	Регулятор положения дроссельной заслонки неисправен.
24	Датчик скорости неисправен.
27/28	Датчики системы отработанных газов посылают неправильные сигналы.
35	Холостые обороты выставлены неправильно.
41	Регулятор фаз работает некорректно.
44/45	Чрезмерно обедненная или обогащенная смесь в цилиндрах.
49	Потеря герметичности в магистралях двигателя.
61	Лямбда зонд неисправен.

Проводка — ВАЗ 2109: внутрисалонные и подкапотные переделки

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Переднеприводный ВАЗ 2109 – лидер по числу удачных тюнинг-экспериментов

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

1. Карбюраторным силовым агрегатом;
2. Инжекторным силовым агрегатом.

Обобщенная схема электропроводки ваз 2109 с карбюраторным типом

Помимо желания что-то изменить или улучшить, владельцы ранних моделей данного автомобиля сталкиваются с необходимостью замены мотора в связи с выработкой последним своего ресурса.

Переключатели под рулём

Левый переключатель на девятке служит для включения поворотников, а также для включения или моргания дальним светом. Для того чтобы включить левый поворотник рычаг нужно перевести в нижнее положение,а для того чтобы включился правый, то нужно рычаг поставить в верхнее положение. Дальний свет фар включается так нужно левый переключатель нажать как бы от себя. А чтобы моргать дальним светом нужно рычаг дергать на себя.

Правый переключатель под рулём служит для управления дворниками и омывайкой. Переведя рычаг вверх, вы включаете прерывистый режим работы стеклоочистителя. При этом рычаг не фиксируется и, когда вы его отпустите, возвращается в своё изначальное положение.
Если надо зафиксировать рычаг в положении прерывистого режима работы стеклоочистителя, переведите его дальше вверх. Этим режимом удобно пользоваться при мелком дожде.

Переводя рычаг вверх в фиксированное положение, вы включаете малую скорость работы стеклоочистителя.
Переводя рычаг еще выше в следующее фиксированное положение, вы включаете большую скорость работы стеклоочистителя.
Если надо включить омыватель ветрового стекла, потяните рычаг на себя. В этом положении рычаг не фиксируется. Одновременно с омывателем включится стеклоочиститель ветрового стекла. Если ваш автомобиль оборудован фароочистителями, то при включенных фарах в этом положении рычага включаются и фароочистители.

Если требуется включить очиститель заднего стекла, нажмите на рычаг от себя. Это положение рычага фиксированное.
Если надо включить омыватель заднего стекла, переведите рычаг от себя дальше в нефиксированное положение. В этом положении рычага задний стеклоочиститель продолжает работать.

Не работает приборка ВАЗ 2109

Если перестал функционировать щиток на девятке, рекомендуется проверить следующие системы.

1. Предохранитель. Плавкая вставка нередко перегорает по причине скачков напряжения или попадания влаги.
2. Окисление колодок или повреждение проводки. Следует почистить все клеммы и проверить целостность изоляции проводки.
3. Если все предыдущие процедуры не принесли результатов, следует снять панель с машины и проверить ее состояние.

Вещевой ящик ВАЗ-2109

Вещевой ящик предназначен для хранения мелких предметов. Чтобы открыть его, поднимите ручку замка вверх и опустите крышку ящика. Открытый ящик освещается изнутри лампой, которая горит только при включенном зажигании.

Не горит подсветка панели 2109

Некоторые водители жалуются на отказы освещения приборов. Если панель потухла, нужно проверить регулятор и подводящую проводку.

Прикуриватель

Для включения прикуривателя нажмите на ручку прикуривателя до фиксации. Примерно через 20 с ручка со щелчком вернется обратно. Теперь выньте прикуриватель из гнезда. Повторно пользоваться прикуривателем можно через 30 с.

2109: моргает приборка

Моргание панели является явной причиной выхода из строя контактных групп или повреждения проводки. Подобное возникает при расшатывании колодок. Поврежденная деталь заново обжимается или заменяется на новую.

Пепельница

Чтобы открыть пепельницу, потяните ее на себя.

Сброс суточного пробега 2109 на высокой панели

Производитель предусмотрел специальный регулятор. Крутилка расположена на приборке слева.

Рычаг переключения передач

На рукоятке рычага нанесена схема переключения передач. Заднюю передачу надо включать только после полной остановки автомобиля.. При включении задней передачи рычаг после прохождения положения первой передачи перемещается с заметным сопротивлением. Преодолевая это сопротивление, доведите рычаг влево и вперед.

Сколько стоит новый щиток

Обойдется автолюбителю примерно в 10000 рублей. Если воспользоваться услугами авторазборок, здесь можно подобрать вполне функциональный щиток за пол цены.

Панель ВАЗ 2109 – легкий в восприятии модуль. Индикаторы быстро считываются и просто воспринимаются новичками.
