Подсветка бардачка сузуки гранд витара

Подсветка бардачка сузуки гранд витара

Всем привет!
Защитников Отечества с наступающим!

Надоело рыться в темноте в бардачке, решил сделать подсветку.
Купил концевик, два диода, провод и термоусадочную трубку.

Снял бардачек
Открутил три винта крепления планки:

Снял планку, слегка выгнув её.

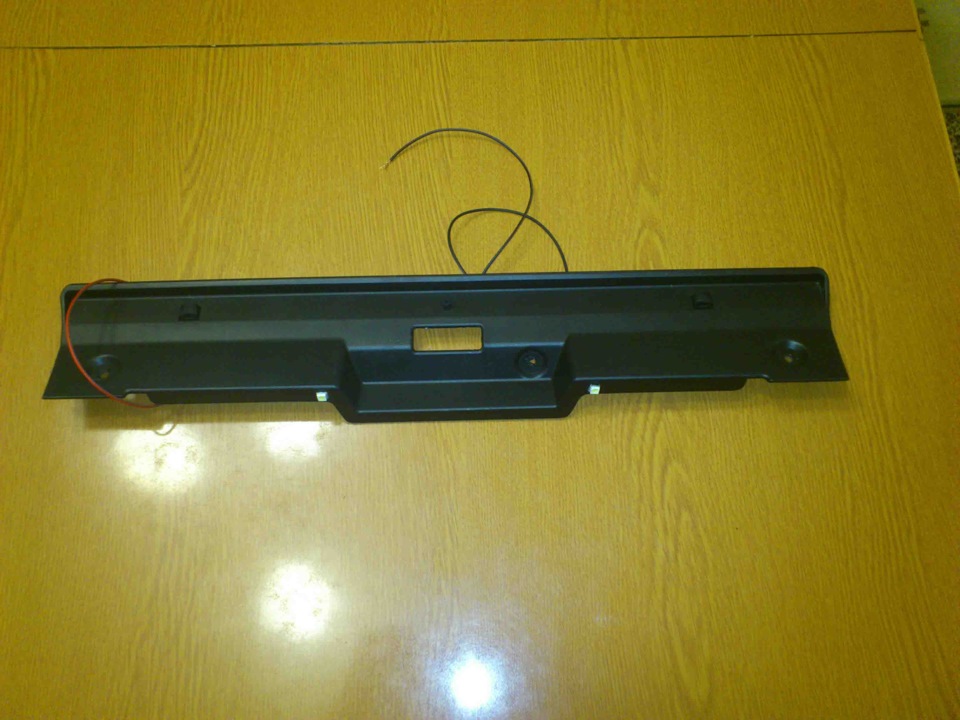

В планке просверлили дырки вставил туда светодиоды и припаял провода:

Подключился к плюсу подсветки кнопки обогрева сиденья (фото не мое, взял у: vitaravodik ):

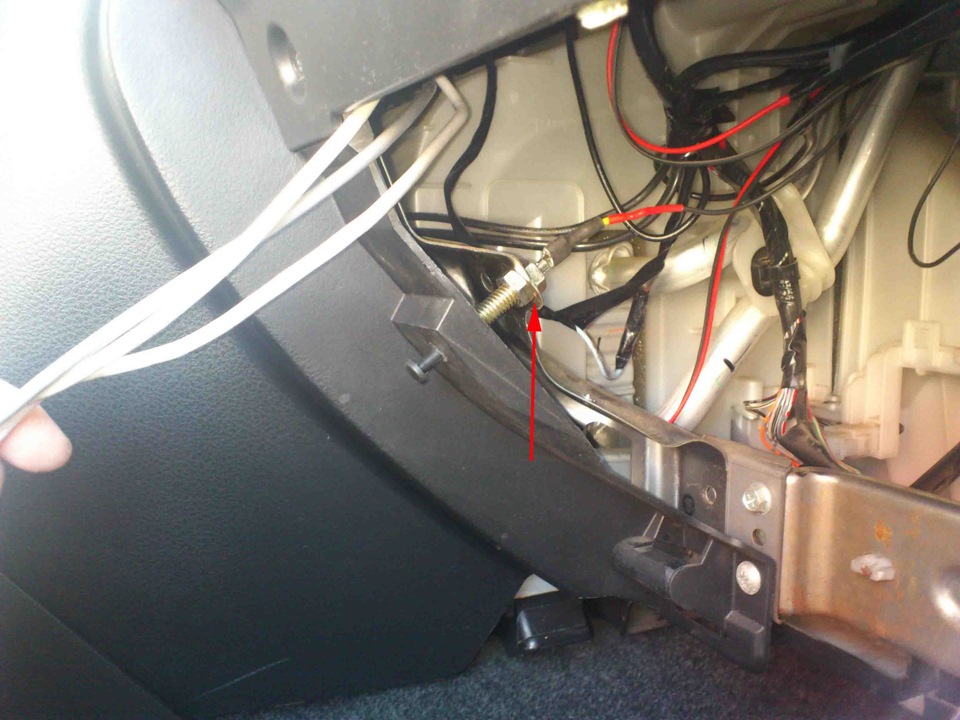

В панели просверлил для концевика отверстие и прикрутил его к усилителю передней панели, там как раз было место для его установки. Минус подключил к концевику:

Подсветка загорается при открытии крышки бардачка и включенных габаритах. Выключается при закрытии бардачка.

Suzuki Grand Vitara 2007, двигатель бензиновый 2.0 л., 140 л. с., полный привод, автоматическая коробка передач — электроника
