Опора двигателя ваз 2112 дополнительная

Меняем подушки на 8-ми клапанном двигателе ВАЗ-2110 своими руками

Подушки двигателя – это элементы опоры, которые предназначены для поддерживания мотора и увеличения его срока службы. Классическая подушка двигателя имеет стальной корпус и толстую подушку из каучука.

Самой главной функцией подушек двигателя является гашение идущих от двигателя вибраций.

Установка дополнительной опоры (подушки) двигателя ВАЗ 2110, 2111, 2112 (десятка)

Для начала предстоит определить, какую опору на двигателе ВАЗ 2110 следует сменить (если нет желания менять все демпферные крепления за один раз). Для этого, необходимо сделать самостоятельный осмотр этих деталей. Иногда, силовая установка будто завалена по горизонтали на один бок или имеет наклон по центральной оси автомобиля. Это первый признак для замены демпферных креплений.

Слесарный набор	Подкатной домкрат
Пара коротких досок	УШМ (болгарка)

Две подушки (боковые) крепят двигатель к левому и правому лонжерону в моторном отсеке. А одна (задняя) фиксирует мотор к днищу. Следовательно, необходимо поднять машину на подъёмнике или установить её на смотровую яму. Износ видно сразу. Резина имеет разрывы и провал сердцевины. В зависимости от результата визуальной диагностики, следует купить необходимое количество деталей для установки.

Потребуется инструмент. В большинстве случаев, будет достаточно стандартного слесарного набора, состоящего из рожковых и накидных гаечных ключей с головками. Кроме этого, для замены опор двигателя на ВАЗ 2110 потребуется подкатной домкрат и пара коротких досок. Желательно иметь электричество и отрезную машинку с диском, так как возможно придётся срезать крепёжные болты.

Полезная информация! За пару часов до ремонта, убедительно рекомендуется нанести на резьбовые соединения универсальную смазку «Жидкий ключ». Демпферные опоры меняются очень редко, поэтому, открутить их без предварительной подготовки — достаточно сложно.

Конструктивные особенности подушек восьмиклапанного двигателя ВАЗ-2110

Перед тем как заняться проверкой и заменой подушек двигателя, нужно знать одну важную вещь: на восьмиклапанном и шестнадцатиклапанном двигателе стоят разные подушки . На двигателе с 16 клапанами нет задней подушки двигателя, зато есть две боковые опоры, которых нет у восьмиклапанного двигателя. Процедура по замене на одном и другом двигателе практически идентична, и отличается лишь небольшими нюансами.

Симптомы износа

Хотя, кажется, что определить износ подушек двигателя без вмешательства квалифицированного специалиста достаточно сложно, на самом деле всё можно узнать самому.

Выход из строя подушки двигателя можно сразу определить по увеличившейся вибрации.

При этом двигатель будет работать нормально, но вибрация будет ощущаться на всех элементах кузова, включая и салонные элементы.

Наиболее сильная вибрация бывает при старте мотора и сразу после его отключения. Иногда можно даже услышать характерный стук , который появляется из-за контакта двигателя с опорами. В этом списке можно увидеть основные причины неполадок, связанных с подушками двигателя:

1. Чаще всего подушки деформируются. Деформация происходит из-за выработки ресурса подушки.
2. Резина теряет эластичность. Это чаще всего происходит от старости подушки.
3. Резина трескается, разваливается и расслаивается. Часто подушка может выйти из строя в результате высоких температур или воздействия агрессивных жидкостей.

В любом из этих случаев подушка уже не сможет выполнять свои непосредственные функции качественно.

Количество подушек двигателя

На автомобили ВАЗ-2112 на разные двигатели устанавливалось разное количество опор. Так, на 8-ми клапанные моторы их было 3, две по бокам и одна сзади, а на 16-ти клапанный — 4, две по бокам, одна снизу спереди и вверху в передней части мотора . Ниже мы подробно расскажем о 16-ти клапанном образце.

Конструктивные особенности

Если у вас «десятка» с двигателем на 8 клапанов, тогда конструкцией предусматривается две боковые и одна задняя опора;

На 16 клапанных двигателя имеется две боковые опоры, одна нижняя и одна верхняя.

Важно заметить, что у 8 клапанных двигателей на десятке присутствует задняя подушка двигателя, в то время как на 16 клапанном ее нет. Зато такие моторы могут похвастаться наличием дополнительных опор.

Вне зависимости от конструкции, процедура замены выполняется аналогичным методом.

Неисправности

На самом деле обнаружить вышедшие из строя подушки достаточно просто, поскольку вибрации двигателя сразу же увеличатся.

Если силовой агрегат работает нормально, но кузов при этом трясет, вибрация ощущается на рулевой рейке, педалях, приборной панели, тогда сомневаться не приходится — износились подушки двигателя.

Пик вибраций происходит при старте мотора и при его отключении. Если резиновые элементы полностью износились, тогда начнет появляться стук. Он вызывается контактом элементов двигателя с опорами.

Чтобы убедиться в износе подушек, включите мотор, поднимите капот, визуально осмотрите опоры и подушки. Приложив руку на двигатель, вы тактильно ощутите усиление вибраций по сравнению с нормальным поведением автомобиля.

Причин возникновения неполадок может быть несколько.

Причины	Особенности
Деформации	Деформация элементов может происходить при отработке ресурса подушек, при механических или температурных воздействиях
Потеря эластичности	Резина не обладает большим запасом прочности, потому с течением времени она состаривание. Данный эффект усиливается при воздействии температурных перепадов
Расслаивание и растрескивание	Подушка может буквально разваливаться, расползаться при воздействии на нее химически агрессивных веществ

Требуется ли замена

Если вы обнаружили, что задняя или любая другая подушка начала изнашиваться, тянуть с ремонтными мероприятиями ни в коем случае нельзя.

Помимо дискомфорта водителя и пассажиров при движении автомобиля, вы рискуете дотянуть поломку до того момента, когда начнутся разрушительные процессы работе коробки передач и силового агрегата.

Принимаясь за ремонт креплений мотора, следует подумать над тем, стоит ли менять отдельно подушки, либо заменить опоры в сборе.

Если опора не повреждена, менять ее не обязательно. То есть в таких ситуациях достаточно просто заменить подушку. Комплект новых подушек для ВАЗ 2110 сегодня стоит около 1,3 тысячи рублей. Набор опор обойдется вам в 2,5 тысячи рублей.

Выполнять работу самостоятельно или обращаться на СТО — ваш выбор. Но следует знать, что за замену одной подушки с вас возьмут минимум 300 рублей.

Производители и цены

Теперь вы знаете, как менять подушки, и вам нужно говорить о стоимости продуктов. Самыми популярными производителями в России являются Балаково и Тольятти. Вам решать, какую часть выбрать. Для качества они не сильно отличаются друг от друга. Цены у них примерно одинаковые:

1. Боковая подушка двигателя (в народе ее называется «гитарой» для подобия). стоимость 480-600 рублей, в зависимости от продавца.
2. Задняя подушка, прикрепленная к коробке передач (без кронштейна). 350 рублей.
3. Для двигателей с 16 клапанами опора составляет около 450-500 рублей.

Комплект будет стоить вам 1500-1800 рублей. Но это значительно улучшит комфорт езды, уровень внешнего шума уменьшится, так как новая резина установлена ​​в опорах. Обычно в магазинах выбор небольшой. Поэтому перед удалением двигателя убедитесь, что все подушки находятся в нормальном состоянии. Если нет, замените.

Замена подушек двигателя на 16-ти клапанной ВАЗ-2112 своими руками: снимаем с опоры

Подушка двигателя – это специальная опора, которая предназначена для фиксации мотора к кузову автомобиля. Она представляет собой конструкцию из стального корпуса и помещённой в неё резиновую (каучуковую – прим.) подушку. Её основное предназначение заключается в минимизации вибрации на кузов автомобиля исходящей от двигателя.

На видео показан подробный процесс замены подушек двигателя на ВАЗ 2110-2112.

Особенности замены

Если вибрация от двигателя сильно ощущается, значит нужно менять подушку. Некоторые автовладельцы пренебрегают этой процедурой, считая, что вибрацию можно потерпеть, а машина от этого не станет хуже ездить. Это в корне неверная позиция , так как постоянная вибрация приведёт к разрушению навесных элементов двигателя, а также к поломке коробки передач.

На ВАЗ-2110 можно менять как отдельные подушки, так и в комплекте с опорами. Менять целые опоры не обязательно.

При замене подушек двигателя можно обратиться на СТО, но это будет стоить приличную сумму. Для тех, кто хочет сэкономить средства, рекомендуется производить замену подушек двигателя самостоятельно.

Проверка работоспособности подушек двигателя

Опоры двигателя не должны иметь видимых повреждений.

Перед тем как приступить к работам по замене подушек двигателя, нужно убедиться, что именно они стали причиной вибрации двигателя. Для этого нужно провести следующие действия:

1. Автомобиль нужно установить на специальные подпорки.
2. Установить под поддон картера домкрат. Чтобы не пробить поддон картера, нужно подложить доску или брус на площадку домкрата.
3. Далее нужно поднимать двигатель вверх. Подъём нужно продолжать до тех пор, пока подушки полностью не освободятся от веса двигателя.
4. Чтобы избежать травм, нужно поставить рядом с домкратом ещё одну подпорку. Это удержит двигатель, если домкрат сорвётся.
5. Далее нужно проверить состояние подушек двигателя. Проверяется как металлическая основа подушки, так и состояние резины.
6. Если всё визуально в порядке, нужно проверить, имеется ли люфт между рамой и пластинами.

Если повезёт, то ремонт может ограничиться подтяжкой крепёжных гаек. В более сложных случаях понадобится замена подушек, так как они не реставрируются.

Подбор подушек двигателя

Покупка новых подушек двигателя для восьмиклапанного двигателя ВАЗ-2110 не представляет ничего сложного. Любой автомагазин предоставит вам каталог, по которому можно найти как оригинальные детали, так и их аналоги. Вот список оригинальных подушек для двигателя на 8 клапанов:

1. Правая боковая подушка имеет артикул 21100-1001204-82.
2. Левая боковая подушка — 21100-1001240-82.
3. Задняя подушка — 21100-0-1001280-82 .

В случае с отечественными запчастями, нередки случаи, когда аналоги будут качественней оригиналов.

Демонтаж

Работы по демонтажу левой подушки выглядят следующим образом:

1. Сначала нужно вывесить двигатель по тому же алгоритму, как для проверки состояния подушек двигателя.
2. Далее нужно открутить центральную гайку подушки.

Ключом на 15 отворачиваем гайку левой опоры двигателя.

После замены подушки двигателя на новую, нужно провести процедуру обратной сборки. Эта процедура должна быть произведена в обратной последовательности.

Правая подушка сама по себе идентична левой, но закрепляется она на съемном кронштейне, который нужно снимать только для его замены.

Замена задней опоры

Устанавливаем домкрат под КПП.

Самостоятельная замена подушек двигателя займёт около 6 часов , при условии, что автовладелец умеет работать с автомобильными инструментами. Опытный автовладелец может справиться за 4 часа. Если вы никогда не занимались подобным ремонтом, но сэкономить очень хочется, лучше позвать для помощи приятеля или соседа, который имеет опыт в данной сфере.

Пошаговый процесс замены

В зависимости от того, какая опора вышла из строя проводим её замену.

Правая подушка

Для того, чтобы открутить опору двигателя с правой стороны, проделываем следующий порядок работ:

1. Демонтируем верхнюю гайку на подушке.
2. Затем два болта, которые крепят её к кронштейну.
3. Далее под аркой колеса, демонтируем болты, фиксирующие их к лонжерону.
4. Снимаем старый элемент и устанавливаем новый в обратном порядке снятию.

Новая правая опора двигателя

Левая подушка

1. Как в случае и с правой подушкой, демонтируем верхнюю гайку.
2. Затем откручиваем два болта по бокам и снимаем подушку.
3. Убираем нижнюю шайбу со шпильки.
4. Устанавливаем новую подушку в обратной последовательности.

Нижняя передняя подушка

1. При помощи ключа, по очереди откручиваем два болта.
2. Последовательность не имеет значения. Проводите демонтаж в зависимости от удобства.
3. Демонтируем старую подушку и устанавливаем новую.
4. Если во время монтажа контрольные отверстия не совпадают, необходимо слегка поднять двигатель. Для этого можно использовать домкрат.

Верхняя передняя подушка

Так выглядит новая верхняя подушка двигателя

1. Воспользовавшись ключом на «17» откручиваем болт фиксирующий опору к кузову.

Если болт не откручивается, можно воспользоваться WD-40.

Старую подушку меняем на новую.

Устанавливаем новую подушку

Обратите внимание, что во время проведения этих работ, демонтировать сразу все подушки категорически запрещено, так как в это случае, двигателю будет просто не на чем держаться. Замену следует производить строго по очереди, начиная с одной из четырёх опор. Также для наиболее надежной фиксации, под двигатель можно положить деревянные опоры или домкрат.

Неисправности

Понять, что подушки двигателя вышли из строя, можно по увеличению вибраций, исходящих от мотора на кузов. Когда он функционирует в стабильном режиме, и кузов начинает вибрировать и дребезжать, передавая всё на педали, панель приборов и руль, можете быть уверены в неисправности подушек двигателя.

Также износ подушек часто наблюдается во время запуска мотора и его выключении. Так, при наличии большого износа может быть слышан шум о соприкосновении элементов двигателя и металлических опор подушки.

Проверка работоспособности

Перед тем как приступать к замене подушек, следует убедиться в работоспособности старых. Потому, как все сразу их менять может и не потребуется.

В первую очередь, на запущенном двигателе осмотрите состояние подушек:

• На наличие трещин.
• На сохранение упругости.
• На наличие люфта в соединениях.

Если подобных причин на какой-то подушке не наблюдается, значит и замена ей не требуется. А если они были обнаружены, то тянуть с заменой не стоит, так как постоянная вибрация способна не только существенно снизить комфорт передвижения на автомобиле, но и привести к негативным последствиям в работе мотора и коробки переключения передач.

Выводы

Любой самостоятельный ремонт ВАЗ-2110 не только сэкономит собственные средства, но и поможет повысить навыки ремонта. К тому же автовладелец будет лучше разбираться в устройстве автомобиля, что поможет ему в дальнейшей эксплуатации.

Замена

Для восьмиклапанников

1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
4. Открутите гайку центрального крепления правой подушки (ключ на 15).

Дополнительное крепление двигателя ваз 2110 8 клапанов своими руками — Колеса в Томске

фото двигателя 2110

Подушки двигателя ваз 2110 своими руками — Замена ремня ГРМ ВАЗ 2110 и натяжного ролика своими руками

Установка доп подушки на ваз 21103 :: Неограниченные скачивания

Ответы@Mail.Ru: про крепление двигателя 2111

Крепление аккумулятора окисляется ваз 2110 — daina-vova.ru

Дополнительная опора двигателя на ваз 2110

Как перебрать двигатель ваз 2110 видео — Онлайн курсы

Дополнительная опора двигателя как на ваз 2110 — бортжурнал Лада 2109 доп опора двигателя 2110 DRIVE2

Дополнительная опора силового агрегата на ВАЗ 2112, ВАЗ 2111, ВАЗ 2110

Дополнительная опора двигателя ВАЗ 2110, 11, 12 (Тюнинг ВАЗ 2110)

Замена подушек двигателя ваз 2110 16 клапанов — МАСТЕРСКАЯ Жизни

Как заменить подушку двигателя ваз 21099 видео — Njkmznnb.ru

Дополнительная опора двигателя на ваз 2110

Замена подушек двигателя ваз 2110 16 клапанов — МАСТЕРСКАЯ Жизни

Дополнительная опора двигателя ваз 2110 8 клапанов сделать самому — Все Березники

Монтаж двигателя ВАЗ 2110 VAZ (2111, 2112)

Тюнинг автомобилей ВАЗ 2110, 2111, 2112, Десятка для чайников — Дополнительная опора — LADA 110/111/112

Дополнительная опора двигателя ваз 2110 8 клапанов сделать самому — Все Березники

Доп. Опора Двигателя и Коробаса — logbook Lada Priora hatchback Сочный Хэтч =ПРОДАНА= DRIVE2

Установка дополнительной опоры двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Подушка представляет собой один из элементов опоры, выполняющий функции крепления мотора к кузову вашего автомобиля. Это резинометаллическое изделие, состоящее из корпуса из стали и толстой подушки из каучука.

Главная функция подушек двигателя — это гашение вибраций, которые идут от двигателя.

Причины выхода из строя

Среди всех причин выхода из строя опор двигателя, можно выделить самые основные:

• Отработанный ресурс опор двигателя, ввиду механического воздействия.
• Износ резиновых элементов ввиду постоянных перепадов температур окружающей среды.

Установка дополнительной опоры силового агрегата двигателя ВАЗ-2110, 2111

Подушка представляет собой один из элементов опоры, выполняющий функции крепления мотора к кузову вашего автомобиля. Это резинометаллическое изделие, состоящее из корпуса из стали и толстой подушки из каучука.

Главная функция подушек двигателя — это гашение вибраций, которые идут от двигателя.

Замена правой подушки двигателя ВАЗ 2110

Размещаем домкрат под коробкой. Вывешиваем двигатель и снимаем нагрузку с подушки. Полностью отключаем аккумулятор и вынимаем его (так будет удобнее).

Далее, движемся в такой последовательности:

1. Откручиваем гайку центральной шпильки (ключ 15 мм);
2. Отворачиваем два болта (ключ 13 мм);
3. Достаём центральную шпильку (придётся немного стравить домкрат);
4. Достаём кронштейн опоры и меняем подушку на новую;
5. Вставляем новую опору на место и приподымаем двигатель;
6. Закручиваем демпферный узел болтами в обратном порядке.

На заметку! Площадки крепления опор на лонжеронах, могут иметь плохое состояние (ржавчина). Дабы продлить им «жизнь», следует замазать повреждённый участок мовилем, непосредственно перед установкой кронштейна.

Что потребуется для ремонта

Для начала предстоит определить, какую опору на двигателе ВАЗ 2110 следует сменить (если нет желания менять все демпферные крепления за один раз). Для этого, необходимо сделать самостоятельный осмотр этих деталей. Иногда, силовая установка будто завалена по горизонтали на один бок или имеет наклон по центральной оси автомобиля. Это первый признак для замены демпферных креплений.

Две подушки (боковые) крепят двигатель к левому и правому лонжерону в моторном отсеке. А одна (задняя) фиксирует мотор к днищу. Следовательно, необходимо поднять машину на подъёмнике или установить её на смотровую яму. Износ видно сразу. Резина имеет разрывы и провал сердцевины. В зависимости от результата визуальной диагностики, следует купить необходимое количество деталей для установки.

Потребуется инструмент. В большинстве случаев, будет достаточно стандартного слесарного набора, состоящего из рожковых и накидных гаечных ключей с головками. Кроме этого, для замены опор двигателя на ВАЗ 2110 потребуется подкатной домкрат и пара коротких досок. Желательно иметь электричество и отрезную машинку с диском, так как возможно придётся срезать крепёжные болты.

Полезная информация! За пару часов до ремонта, убедительно рекомендуется нанести на резьбовые соединения универсальную смазку «Жидкий ключ». Демпферные опоры меняются очень редко, поэтому, открутить их без предварительной подготовки — достаточно сложно.

Неисправности подушек

Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.

Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.

Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.

Причинами выхода из строя подушек двигателя могут быть:

• деформация вследствие отработанного ресурса, механического или температурного воздействия;
• утрата эластичности из-за «старения» резины и перепадов температур;
• расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.

Характеристики

Дополнительная опора двигателя для 8 кл. двигателя ВАЗ 2110 крепится к кронштейну двигателя. Предназначена для ограничения перемещения силового агрегата, особенно при торможении двигателем, наезде на дорожные неровности можно установить дополнительную (четвертую) опору силового агрегата, а также при резком трогании автомобиля с места. Дополнительная опора для ВАЗ 2110 соединяет картер сцепления с поперечиной передней подвески. Деталь обеспечивает бесперебойную работу системы. Изготовлена опора из высокопрочного материала, отличительной особенностью которого является надежность и износостойкость. Дополнительно приобретается пластина для переноса модуля зажигания.

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Длина в упаковке	0.25 м
Ширина в упаковке	0.11 м
Высота в упаковке	0.11 м
Вес в упаковке	1.6 кг
Модель автомобиля	ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2170 Приора, ВАЗ 2171 Приора, ВАЗ 2172 Приора

Разница конструкций

На ВАЗ 2110 обычно движок удерживается тремя-четырьмя точками снизу, и двумя-тремя вверху. Но следует знать, что у 8-клапанного двигателя есть задняя подушка двигателя. У 16-ти клапанного она отсутствует, зато у него есть дополнительные опоры.

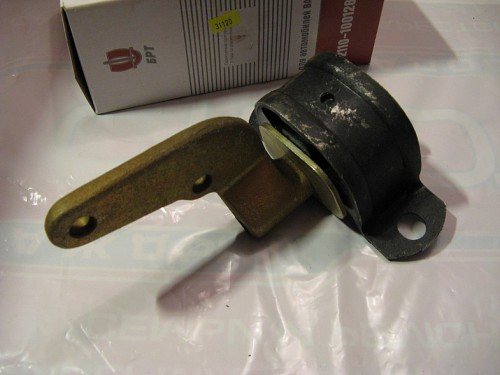

Подушка задней опоры 8-клапанного двигателя

Но в целом замена у них происходит аналогично.

Кстати, при желании может быть установлена также дополнительная опора.

Полезные советы

Обратите внимание, при появлении вибраций двигателя не всегда следует сразу менять все опоры «по кругу». Бывает так, что даже на относительно «свежем» авто из строя выходит только один элемент, тогда как другие вполне пригодны для дальнейшей эксплуатации. Это происходит в результате попадания технических жидкостей на резиновую часть подушки и т.д.

Однако, что касается базовых рекомендаций, если авто с пробегом около 80-100 тыс. км. и больше, причем все подушки двигателя имеют одинаковый срок службы и начали выходить из строя, лучше сразу осуществлять замену всех таких опор.

Причина очевидна — если резина начала приходить в негодность от старости, после замены одного явно неисправного элемента через время следующая подушка также перестанет справляться со своей задачей.

Также важно для замены подбирать только оригинальные изделия или качественные аналоги, а также приобретать детали у проверенных продавцов. Дело в том, что на рынке для автомобилей ВАЗ представлено большое количество запасных частей, однако далеко не все отличаются высоким качеством. Более того, часто попадаются дешевые подделки под оригинал неизвестного происхождения.

Особенности замены опор двигателя с 16-клапанным двигателем

Основное отличие в креплении 16-клапанного мотора – отсутствие задней нижней опоры. Двигатель крепится задней опорой сверху к номерному стакану кузова. Ещё один дополнительный демпферный кронштейн, находится спереди снизу. Он соединяет мотор и нижнюю балку рамки радиатора (телевизора). Данные детали носят название «гитара». После вывешивания мотора домкратом, они меняются элементарно.

Замена подушек на 16-клапанных двигателях

Устройство креплений на таких двигателях несколько отличается. Сначала измените переднюю нижнюю подушку, после верхней. Чтобы двигатель не двигался в продольном направлении, установлены дополнительные опоры (стержни). Вы можете установить такую ​​поддержку на всех автомобилях десятой семьи. Очень часто отрывается нижняя патрубка от радиатора ВАЗ-2110 или аналогичная модель. Установка такого ayr полностью решает проблему. Но все же значительно снизился уровень вибрации (если не все автомобилисты так считают), ношение других подушек намного медленнее. Поэтому установка таких стержней положительно скажется на общем состоянии автомобиля. И замена подушек
